PROYECTO: Semáforo con bote progr.


Proyecto Tecnológico de 3º de ESO
"SEMÁFORO CON BOTE PROGRAMADOR"


Acerca de este proyecto

Proyecto realizado en Tecnología de 3º de ESO en el IES Francisco Rivero de Los Molares.
Está relacionado con transmisión de movimineto por correa, reducción de velocidad y circuitos eléctricos.
En el proyecto se programa un semáforo a partir de una lata en la que hay zonas que son conductoras y zonas que son aislantes.


Propuesta de trabajo

Enunciado de la propuesta

Diseñar y construir un semáforo utilizando el mecanismo conocido como "bote programador".
Llamaremos al proyecto "Semáforo con bote programador".


Condiciones de la propuesta
  • Se tendrá que controlar el encendido y apagado de tres luces simulando un semáforo.
  • Características del bote programador:
    • En el bote, que es una lata conductora que gira, tendremos tres circuitos, uno para cada lámpara.
    • La lata hará de conexión común a un borne de la pila.
    • Sobre la misma habrá tres conctactos que cerrarán independiente cada circuito por una de las bombillas.
    • Sobre la lata pondremos cinta aislante de forma que al girar, los contactos estarán en abierto o cerrado según toquen o no la cinta.
  • Se construirá una reductora de velocidad por poleas para enlentecer el giro del bote programador.
  • Para la alimentación usaremos una pila de petaca.
  • El semáforo funcionará correctamente si al menos realiza 10 ciclos consecutivos simulando un semáforo real.
  • AMPLIACIÓN DE PROYECTO. Opcionalmente se podrá programar un cruce de vías con 2 o 4 semáforos.



Fotos de  un proyecto finalizado














Vídeo de un semáforo con bote programador funcionando

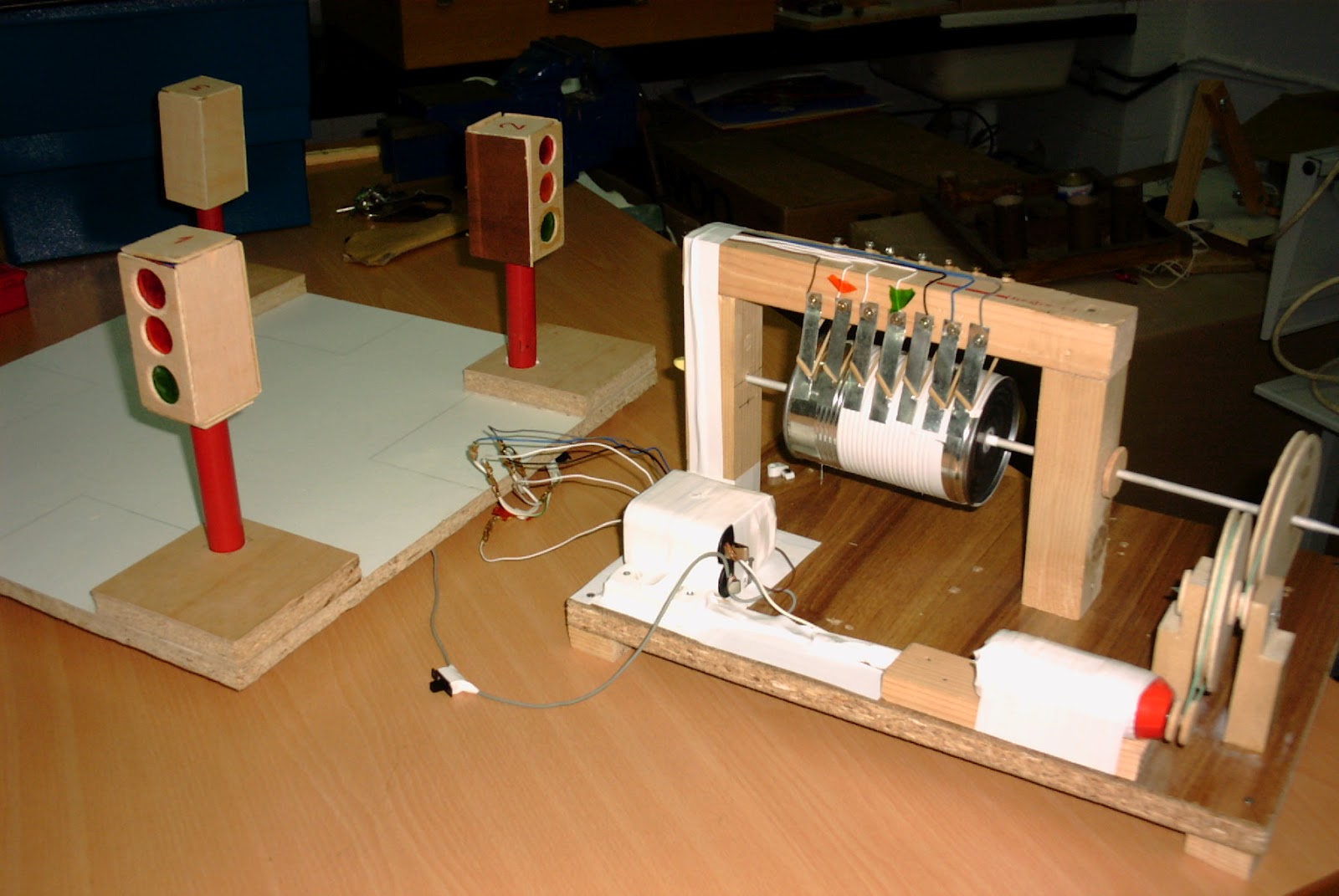

Fotos de un proyecto ampliado con el cruce de semáforos
