PROYECTO: Puente de cañitas


Proyecto Tecnológico de 3º de ESO
"PUENTE DE CAÑITAS ENTRE DOS ELEVACIONES"


Acerca de este proyecto

Proyecto realizado en Tecnología de 3º de ESO del IES Francisco Rivero de Los Molares.
Está relacionado con la unidad de Estructuras.
Sirvió para conocer en la práctica los esfuerzos a los que están sometidos las distintas partes de una estructura.


Proyecto técnico modelo

Un Proyecto Técnico completo (Memoria y Planos) realizado como ejemplo-modelo para el alumnado
puede verse en el siguiente PDF:

  Proyecto Técnico "Puente de cañitas entre dos elevaciones"



Propuesta de trabajo

Situación de partida

Una empresa de maquetas está construyendo un paisaje con montañas y necesitan un puente entre dos elevaciones que pase sobre un río. Encargan un proyecto a un equipo de alumnos de secundaria.

Enunciado de la propuesta

Diseña y construye un puente con una armadura superior de cañitas de refrescos que se asiente entre dos dos elevaciones del terreno.
Lo llamaremos "Puente de cañitas entre dos elevaciones".

Condiciones de la propuesta

  • El puente tendrá una armadura superior formada por celosías.
  • Debe poder apoyarse libremente sobre las dos elevaciones de la maqueta.
  • Las dimensiones de la calzada serán: 40cm x 10cm.
  • El ancho del río será de 24cm.
  • Se usarán celosías estándar a elegir unidas superiormente.
  • Las barras de la armadura estarán hechas de cañitas de refrescos.
  • La calzada se fabricará con cartón de proyecto.
  • El peso máximo del puente será de 50g.
  • Se utilizará pegamento termofusible para las uniones (máximo una barra).
  • Prueba de resistencia: el puente estará correctamente construido si soporta al menos un peso de 2kg.




Fotos de proyectos finalizados

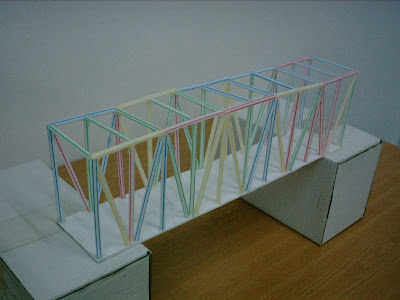

Se muestran a continuación dos puentes finalizados.







Fotos de las pruebas de resistencia

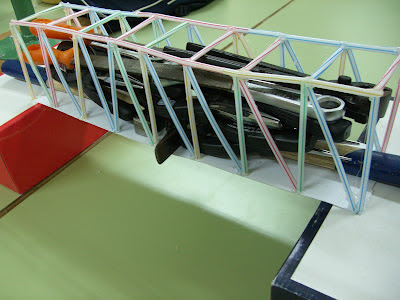

En las siguientes imágenes mostramos varios puentes durante la prueba de resistencia que consistió en cargarlos con distintas herramientas del taller.
